单段式破碎机

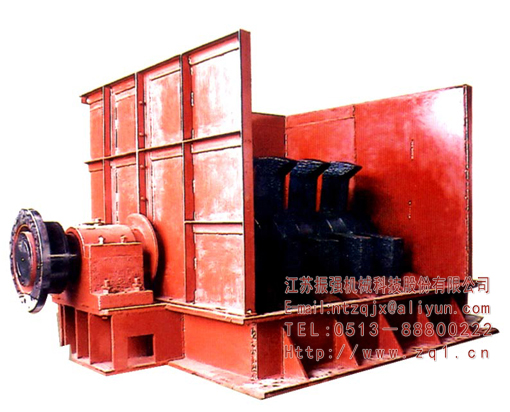

　　单辊破碎机俗称颚辊破碎机，单辊破碎机的破碎机构是由一个转动辊子1和一块颚板4组成，带齿的衬套2用螺栓安装在辊芯上，齿尖向前伸出如鹰嘴状。衬套磨损后可以拆换。单辊破碎机的辊子面对着颚板。单辊破碎机的颚板挂在心轴3上，单辊破碎机的上面镶有耐磨的衬板5。单辊破碎机的颚板通过两根拉杆6借助于顶在机架上的弹簧7的压力拉向辊子，使颚板与辊子保持一定的距离。单辊破碎机的辊子轴支承在装于机架两侧壁的轴承上。单辊破碎机工作时只有辊子旋转，料块从加料斗喂入，在颚板与辊子之间受到挤压作用。并受到齿尖的冲击和劈裂作用而粉碎，如遇有难碎物掉入。所产生的作用力就会使弹簧压缩，颚板离开辊子而增大出料口，使难碎物排出而避免机件的损坏，辊子轴上装有沉重的飞轮，以平衡破碎机的动载荷。

　　单辊破碎机的优点是在于较小直径的辊子能处理较大块的物料，并有较大的破碎比，产品粒度也比较均匀。单辊破碎机是一般大型的双辊破碎机所不能作到的。

　　单辊破碎机适宜用来粉碎中硬或松软的物料，比如石灰石、硬质粘土及煤块等。当物料比较粘湿时，它的粉碎效果比使用颚式破碎机和圆锥破碎机都好，特别是对于破碎片状粘土物料，与颚式或圆锥破碎机相比，单辊破碎机在性能与机体紧凑方面均有优越之处。
