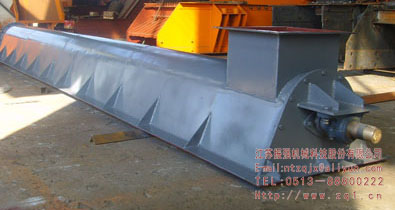

lsy螺旋输送机

  lsy螺旋输送机可随意移动,且水平、倾斜、垂直任意位置均能连续输送,所以特别适用于野外流动作业,如混凝土搅拌站、散状物料仓储转运等场合尤能体现其先进性和优越性。
  lsy螺旋输送机适用于化工、冶金工业企业和造纸、建筑工程等行业的散装物料的输送,例如:水泥、煤粉、炭黑、纯碱面粉及粮食谷物和纸浆等。

  lsy螺旋输送机产品特点:
  1、进出料口可根据工作现场情况制成所需要的倾斜角度,并与其它配套设备的联接固定。
  2、lsy螺旋输送机的螺旋叶片采用盘形钢带轧制而成的整体连接叶片,其螺旋面精度高,内孔外径螺旋距尺寸精确,输送工况最佳。
  3、lsy螺旋输送机属非基础固定式,它是由驱动电机减速箱外壳管螺旋体依次相连,结合为一个整体。
  4、轴端与螺旋体采用渐开线花键(或矩形花键)联接,装拆方便,承载能力大,安全可靠。
  5、输送机外壳是由钢管通过法兰将各段联接为整体,因此它整体刚性好,从而可以随意选择工作位置和工作姿态,并可随意拆装移动。

螺旋输送机(LS型)
螺旋输送机(LSY型) 螺旋输送机


应用范围:
  螺旋机被广泛使用在各种工业部门,如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业;适用于水平或小于20°倾角,输送粉状、粒状和小块状物料、如水泥、煤粉、粮食、化肥、灰渣、砂子等,物料温度200℃以下。
  螺旋机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积塞,而使螺旋机不能正常工作。
  螺旋直径从200毫米到500毫米,共有五种规格,长度从4米到70米,每隔0.5米一档,选型时符合标准公称长度,特殊需要可在选配节中另行提出。
按螺旋机驱动方式分为两种:
C1制法—螺旋机长度小于35m时,单端驱动。
C2制法—螺旋机大于35m时,双端驱动。
按螺旋机中间吊轴承种类分为:
  M1—为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输送物料温度≤80℃(订货时可不注明)。
  M2—为滑动吊轴承,设防尘密封装置,常用在输送物料温度比较高(>80℃),或输送液状物料。
2、型号意义:

3、LSY型螺旋输送机规格、技术参数:

规格型号
200
250
315
400
500
螺    距
200
250
315
355
400
n
100
90
80
71
63
Q
13
22
31
62
98
n
80
71
63
56
50
Q
10
18
24
49
78
n
63
56
50
45
40
Q
8
14
19
39
62
n
50
45
40
36
32
Q
6.2
11
15.4
31
50

注:1、n——转速r/min(偏差允许在10%范围内);2、输送量Q——m3/h。
