什么是埋刮板输送机,结构组成是怎样的

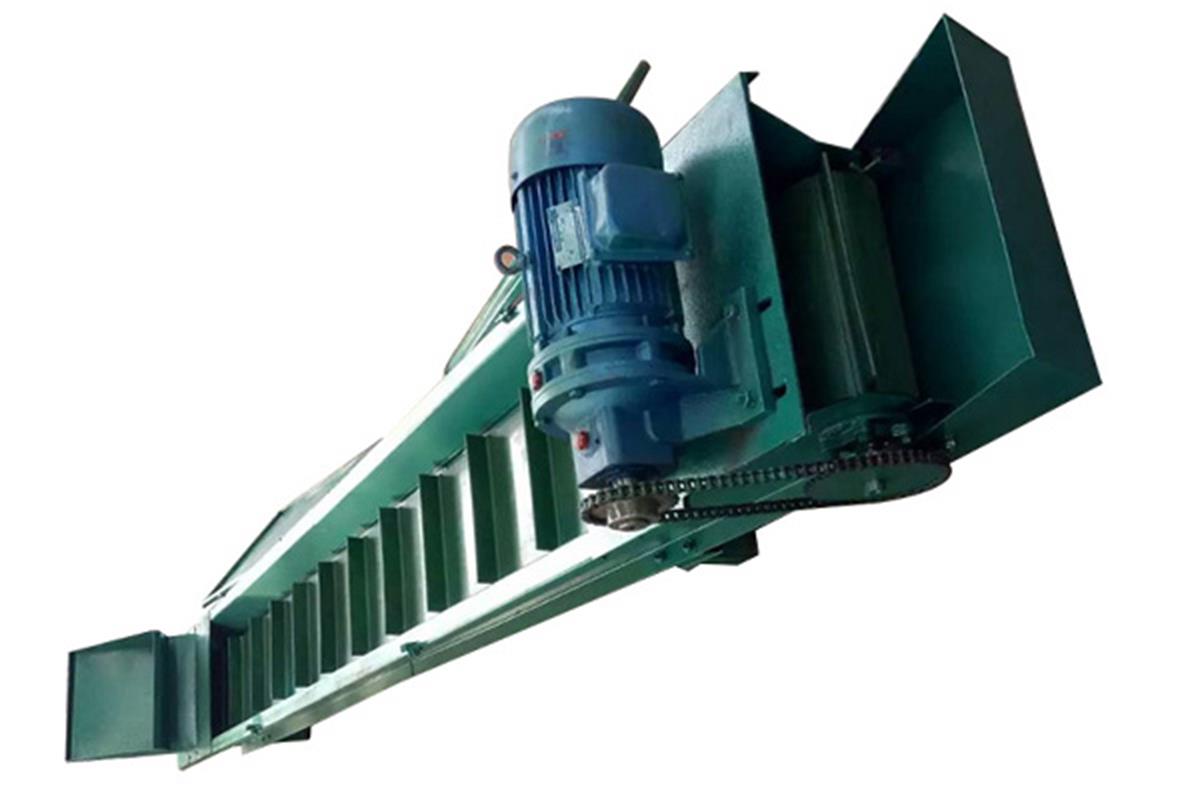

什么是埋刮板输送机

埋刮板输送机是一种在封闭壳体内借助运动着的刮板链条,利用散状物料的内摩擦力和侧压力特性来输送粉状、小颗粒及小块状等散状物料的连续输送设备。设备在运行时,刮板链条被埋在物料之中,故称为埋刮板输送机

埋刮板输送机是一种在封闭的矩形断面的壳体内借助与运动着的牵引链条连续输送散状物料的运输设备。传动采用减速电机通过链传动与头部传动轴相连的形式。


埋刮板输送机由什么组成

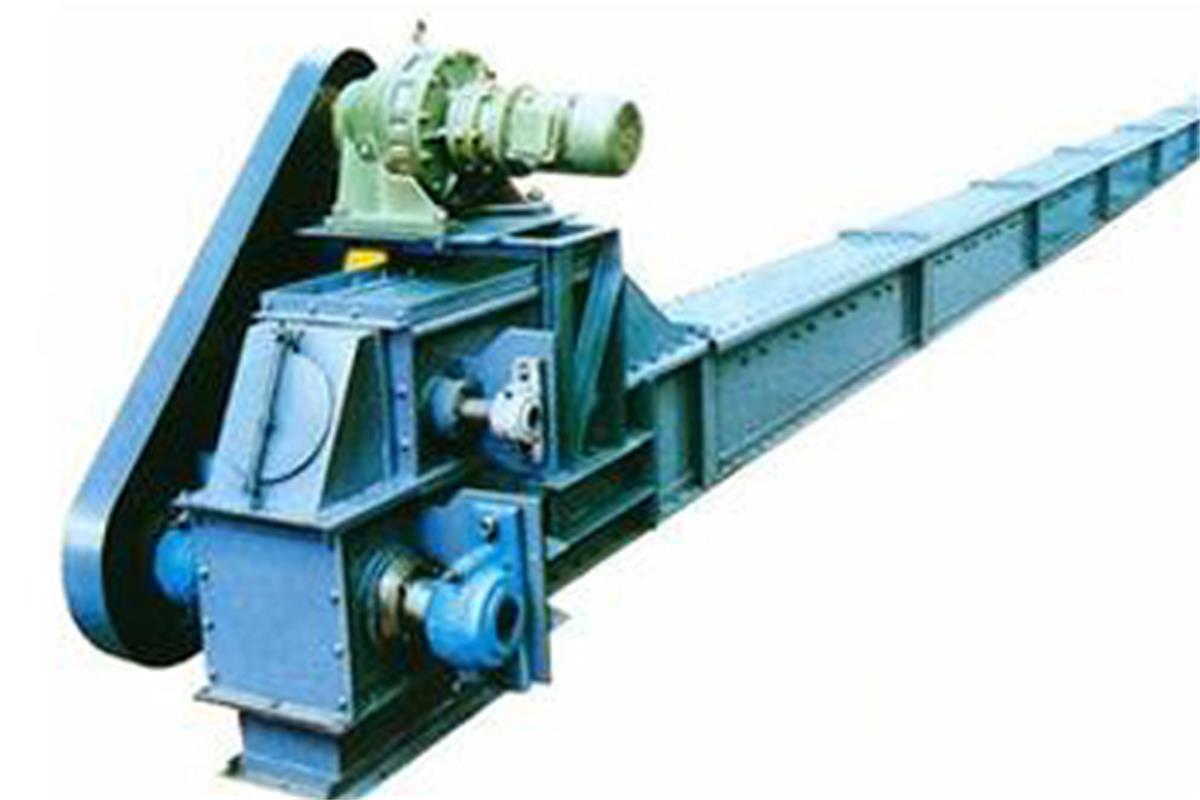

埋刮板输送机的主要结构由机头、驱动节、中间节、盖板、进出料口、机尾及牵引链条组成。
  • 机头由壳体、主动链轮、主动轴、轴承及轴承座、头部导轨、观察快开门、防堵检测传感器等组成。头部采用组装式结构方便拆卸,传动罩壳采用全封闭结构,可进行存油润滑,端面配置防堵检测传感器,当头部下料不及时出现堵料情况可及时报警。
  • 驱动节由1m中间节、支撑板、平台、减速电机组成,采用高强螺栓紧固连接,保证运转的可靠性,维修拆卸方便。通过减速电机带动链条传动、输送系统工作。中间节标准长度每节3m,采用组装式结构,便于更换及检修;是由底板体、侧板体、导轨和衬板等部件组成。
  • 盖板采用“屋脊”型结构,既增加了刚性,又可防止积水;牵引链条是主要的工作部件,由刮板和链条的组成。
  • 机尾由壳体、被动轴、被动链轮、张紧机构等组成,张紧机构用于调节牵引链条的松紧程度。

埋刮板输送机工作原理

埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,使物料形成连续整体的料流而被输送。

埋刮板输送机在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力,使物料形成了连续整体的料流而被提升。

埋刮板输送机应用

埋刮板输送机的工艺布置较为灵活,既可以水平输送,也可倾斜和垂直输送,具有结构简单、体积小、密闭性好、安装维修方便的特点。埋刮板输送机广泛适用于港口、粮库、油脂、面粉、酒精、酿造、饲料、化工等行业多种散装物料的输送。
