圆振动筛(YZDS系列)

圆振动筛简介

YZDS系列圆振动筛是一种高精度细粉筛分设备,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。


圆振动筛特点

  1. 圆振动筛结构新颖,处理能力大,筛分效率高。
  2. 圆振动筛采用振动电机作为激振源,使用维修方便。
  3. 圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
  4. 圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

圆振动筛应用

YZDS系列圆振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。

圆振动筛结构与型号

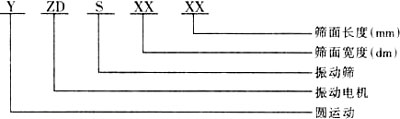

(一)型号

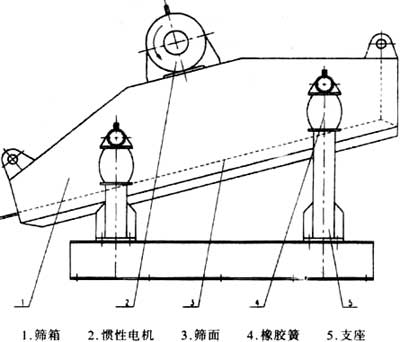

(二)结构

工作原理:

  • YZDS系列圆振动筛为单轴圆运动惯性振动筛,圆振动筛是利用惯性电机工作时,偏心块产生的惯性力迫使筛箱产生振动,使加到筛机筛面上的物料产生抛掷运动,从而使一定粒度的物料颗粒透过筛孔,实现筛分操作。
  • 由于激振器布置在筛箱重心的上方,故筛箱两端椭圆长轴成下八字形,且给料端椭圆长轴的上端朝向排料方向,有利于给到箱机上的物料迅速散开,而排料端椭圆长轴上端逆着排料方向,减低物料运动速度,有利于难筛物料透筛,且圆弧状的筛面又增大了筛机的有效面积,从而可以提高其处理能力。

技术参数

序号
规格型号
面积m×m
筛也尺寸mm
给料粒度mm
处理能力t/h
振动次数r/mn
双振幅mm
重量kg
1
YZDS0510
0.5
5-25
<100
5-20
965
6-8
250
2
YZDS0515
0.75
5-25
<100
8-30
965
6-8
375
3
YZDS0520
1.0
5-25
<100
10-40
965
6-8
500
4
YZDS0715
1.12
5-25
<100
15-50
965
6-8
560
5
YZDS0720
1.5
5-25
<100
16-60
965
6-8
750
6
YZDS0725
1.87
5-25
<100
18-70
965
6-8
935
7
YZDS1020
2.0
5-50
<150
20-80
965
6-8
1000
8
YZDS1025
2.5
5-50
<150
30-100
965
6-8
1250
9
YZDS1030
3.0
5-50
<200
40-150
965
6-8
1500
10
YZDS1035
3.5
5-50
<200
50-180
965
6-8
1750
11
YZDS1220
2.4
5-50
<150
30-100
965
6-8
1200
12
YZDS1225
3.12
5-50
<150
40-150
965
6-8
1560
13
YZDS1230
3.75
5-50
<200
60-200
965
6-8
1875
14
YZDS1235
4.37
5-50
<200
70-250
965
6-8
2185
