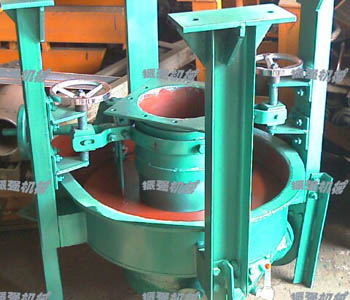

吊式圆盘给料机的简介
圆盘给料机是一种使用广泛的连续式容积加料设备，能均匀连续地将物料喂送到下一设备中，喂料量可以调节，可喂送粉状、小块状的物料（如煤粉、粘土等），是一般磨机、烘干机的常用配套设备。
吊式圆盘给料机的工作原理
吊式圆盘给料机是由电动机直接驱动减速机构减速后，由减速输出轴直接输出动力，并直接驱动着圆盘作每分钟5-55m的边缘线速度的低速(0.7～10r/min)转动，通过卸料刮刀把料筒和圆盘间隙中溢出≤50mm颗粒或粉状物料划落在给料机下面不同的输送设备上，完成设计流程所需要的给配料作业。
吊式圆盘给料机按结构分两大类型
- 类型一：DK敞开吊式圆盘给料机。DK敞开式吊式圆盘给料机为吊式容积式计量的给料设备。它能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。适用于喂送各种非粘性物料，不适用于流动性好的粉状物料。
- 类型二：DB封闭吊式圆盘给料机。DB封闭式吊式圆盘给料机为吊装、封闭吊式结构，防尘，防灰，但调节运转均在封闭的壳体内。DB封闭式圆盘给料机主要用于要求减少漏风或扬尘的系统，从而将环境污染减小。
技术性能参数
| 型号规格 | 设计能力 t/h | 主要技术性能 及基本参考数 | 传 动 部 分 | 重量 t | |||
| 电 动 机 | 减 速 机 | ||||||
| 型号 | 功率 (kw) | 型号 | 速比 | ||||
| DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.405 |
| DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.5 |
| Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蜗轮减速机 | 52 | 0.79 |
| DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蜗轮减速机 | 54 | 1.11 |
| DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蜗轮减速机 | 54 | 1.98 |
| Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蜗轮减速机 | 2.83 | |
| DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.6 |
| DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.8 |
| DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蜗轮减速机 | 52 | 0.827 |
| DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蜗轮减速机 | 54 | 1.24 |
| DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蜗轮减速机 | 54 | 2.83 |
DB型外形及安装尺寸
| 型号规格 | 设计能力 t/h | 主要技术性能 及基本参考数 | 传 动 部 分 | 重量 t | |||
| 电 动 机 | 减 速 机 | ||||||
| 型号 | 功率 (kw) | 型号 | 速比 | ||||
| DK600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.405 |
| DK800 | 1.18-7.05 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.5 |
| Dk1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蜗轮减速机 | 52 | 0.79 |
| DK1300 | 13-27.09 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蜗轮减速机 | 54 | 1.11 |
| DK1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蜗轮减速机 | 54 | 1.98 |
| Dk1800 | 28-60 | 物料粒度≤70毫米 | Y132M2-6 | 5.5 | 蜗轮减速机 | 2.83 | |
| DB600 | 0.69-3.9 | 物料粒度≤25毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.6 |
| DB800 | 1.18-7.65 | 物料粒度≤30毫米 | Y90L-6 | 1.1 | 蜗轮减速机 | 53 | 0.8 |
| DB1000 | 2.59-16.7 | 物料粒度≤40毫米 | Y100L-6 | 1.5 | 蜗轮减速机 | 52 | 0.827 |
| DB1300 | 13-27.9 | 物料粒度≤50毫米 | Y132S-6 | 3 | 蜗轮减速机 | 54 | 1.24 |
| DB1600 | 22.7-48.6 | 物料粒度≤60毫米 | Y132M1-6 | 4 | 蜗轮减速机 | 54 | 2.83 |
