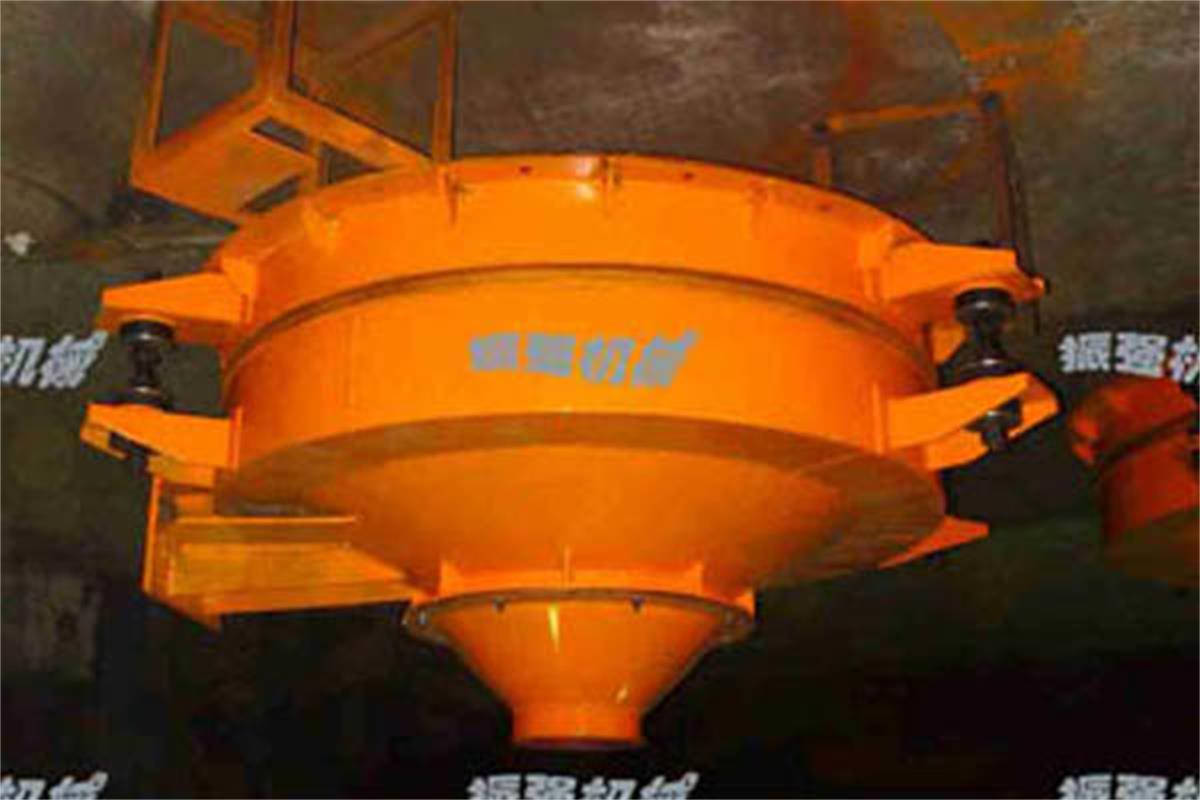

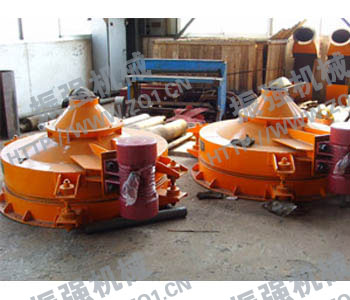

惯性振动给料斗的用途
GD系列惯性振动给料斗采用振动电机作为料斗振动源,兼有破拱、给料、关闭三种功能。广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱给料、关闭等作业。
惯性振动给料斗的特点
- GD系列惯性振动给料斗兼有破拱、给料、关闭作用。破拱助流能力强;给料松散、连续、均匀、准确;振动 停止,物料即停止卸出,不必再安装料仓闸门。
- GD系列惯性振动给料斗结构简单,重量轻,安装操作简便,运行可靠,耗电少,隔振好,噪音低,维修方便。
- 给料量可调,易于集中控制,排料过程中无物料粒度偏析,并有一定的混合作用。
- GD系列惯性振动给料斗密封性好,实现全封闭给料,无需局部除尘或防毒。
GD系列惯性振动给料斗的技术参数
型 号 | 直径 (mm) | 给料量 t/h) | 料仓直径 (m) | 电机功率 (kw) | 供电电压 (V) | 整机重量 (t) |
GD04PA | 400 | 10~15 | 8.8~1.0 | 0.1 | 380 | 0.12 |
GD06PA | 600 | 30~40 | 0.9~1.2 | 0.25 | 380 | 0.13 |
GD08PA | 800 | 30~60 | 1.0~1.5 | 0.55 | 380 | 0.25 |
GD10PA | 1000 | 40~80 | 1.5~2.0 | 0.75 | 380 | 0.38 |
GD12PA | 1200 | 50~100 | 1.8~2.4 | 1.1 | 380 | 0.52 |
GD15PA | 1500 | 60~120 | 2.2~3.0 | 1.5 | 380 | 0.67 |
GD20PA | 2000 | 80~150 | 3.0~4.0 | 2×1.1 | 380 | 1.1 |
GD25PA | 2500 | 80~150 | 3.6~5.0 | 2×1.5 | 380 | 1.65 |
注:上表为平旋型(P)、斗体坡角30°(A),中心出料型振动给料斗的主要参数,另可根据实际需要提供振动方式为直线型(Z)、涡旋型(W);斗体坡角20°(B)、45°(C)、60°(D)以及边出料(Y)等型式的振动料斗,主要参数同上。
表中生产率为堆密度1.6t/m3物料。
安装尺寸
技术参数
型 号 | D | D1 | D2 | d | A | h | H | δ | n-Φ | 外形尺寸A×D2×H |
GD04PA | Φ400 | Φ440 | Φ480 | Φ150 | 840 | 50 | 380 | 8 | 12-Φ11 | 840×480×380 |
GD06PA | Φ600 | Φ640 | Φ680 | Φ180 | 1068 | 50 | 424 | 10 | 12-Φ13 | 1068×680×430 |
GD08PA | Φ800 | Φ860 | Φ920 | Φ180 | 1320 | 50 | 550 | 10 | 12-Φ18 | 1320×920×550 |
GD10PA | Φ1000 | Φ1070 | Φ1130 | Φ200 | 1663 | 60 | 600 | 12 | 12-Φ18 | 1663×1130×600 |
GD12PA | Φ1200 | Φ1290 | Φ1350 | Φ200 | 1890 | 60 | 620 | 12 | 16-Φ20 | 1690×1350×620 |
GD15PA | Φ1500 | Φ1590 | Φ1670 | Φ300 | 2040 | 60 | 815 | 12 | 18-Φ22 | 2040×1670×815 |
GD20PA | Φ2000 | Φ2090 | Φ2170 | Φ300 | 2820 | 60 | 1000 | 16 | 24-Φ22 | 2820×2170×1000 |
GD25PA | Φ2500 | Φ2590 | Φ2650 | Φ300 | 3430 | 65 | 1200 | 16 | 30-Φ22 | 3430×2650×1200 |
惯性振动给料斗的控制
惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间迅速停机,使给料斗快速通过共振区,以保护给料斗的易损件及密封圈。如在给料过程中需无级调节给料量,可配用惯性电机变频调速器,调节惯性电机的转速,从而调节振动力,达到调节给料量的目的。
料仓减压锥的配制

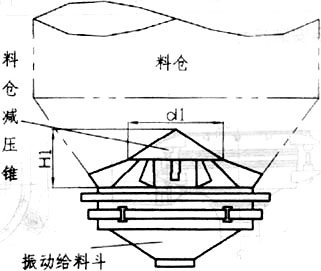

惯性振动给料斗在设计计算中已考虑了一定的仓压,但建议在料仓内物料高度大于2m时,在料仓内安装料仓减压锥,以确保振动给料斗更稳定地工作,特别是确保其给料精度更趋准确。料仓减压锥应焊接在料仓内,并保持平稳。料仓减压锥安装图,安装尺寸如下:
型 号 | GD10PA | GD12PA | GD15PA | GD20PA | GD25PA |
d1 | 700 | 850 | 1000 | 1400 | 1700 |
H1 | 650 | 780 | 900 | 1200 | 1450 |
