一、产品标准：
　　 QJ/AKJ02.08-89自定中心振动筛和QJ/AKJ02.09-89自定中心振动筛。
二、用途及特点：
　　 SZZ型自定中心振动筛运动轨迹为圆，全系列共有十种规格，可供煤炭、冶金、建材、化工等部门，对中小粒度的物料进行干式分级。筛机结构简单，坚固可靠，维修方便，效率高。
三、选用须知：
——筛机分单层和双层，除了SZZ1800×3600振动筛外都为吊式。
——筛网结构有编织网和冲孔筛板。
——电动机可安装在左侧或右侧，无特殊要求按安装图安装。
——电动机额定电压为380V，可选用防爆电机或不同额定电压的电机，如选用请在订货时注明。
——基础螺栓全部由用户自备。
四、产品型号表示法示例：

五、技术性能及参数：

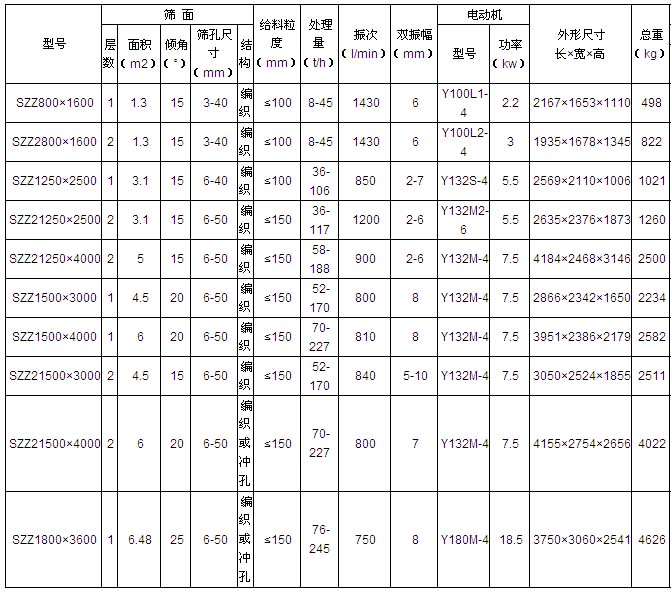

SZZ型自定中心振动筛技术性能及参数

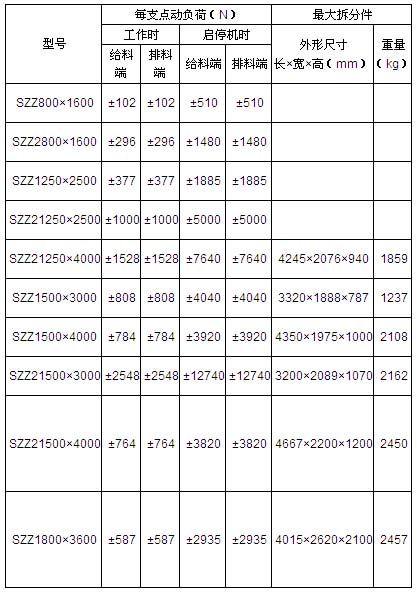

注：表中处理量是依据松散密度0.9t/m3的煤，按上层筛面最大和最小筛孔进行干式分级给定的，物料中小于筛孔尺寸之半的颗粒含量占40%，大于筛孔尺寸的颗粒含量占25%，筛分效率为90%。表中凡重量低于2t的筛机最大拆分件均没列出。
六、安装尺寸：

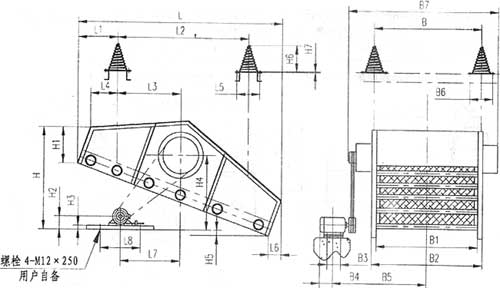

图1 SZZ800×1600及SZZ2800×1600自定中心振动筛安装尺寸

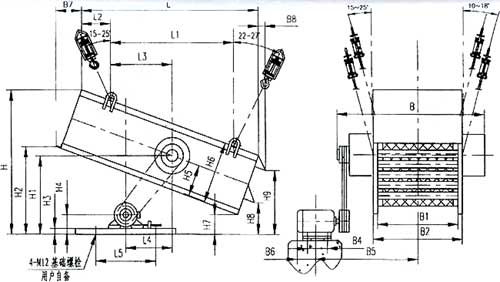

图5 SZZ21500×3000自定中心振动筛安装尺寸

图6 SZZ21500×4000自定中心振动筛安装尺寸

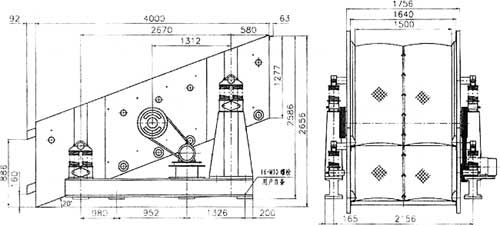

图7 SZZ1800×3600自定中心振动筛安装尺寸
