鄂式破碎机(PE系列)

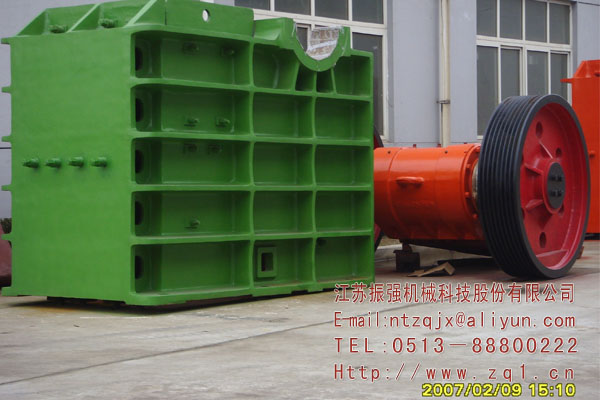

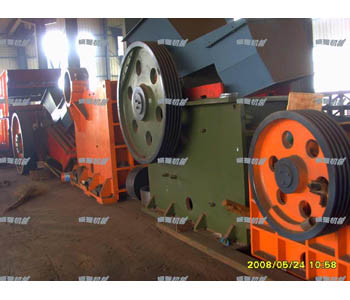

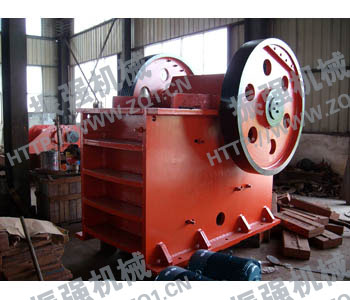

鄂式破碎机

产品简介
颚式破碎机是矿山破碎生产中常见的破碎设备，因其结构简单、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛的应用在冶金、化工、建材、电力、交通等工业部门，是初级破碎机械的理想设备。

工作原理
电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出。

性能特点
1.破碎腔深而且无死区，提高了进料能力与产量；
2.其破碎壁大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大；
4.结构简单，工作可靠，运营费用低；
5.噪音低，粉尘少。

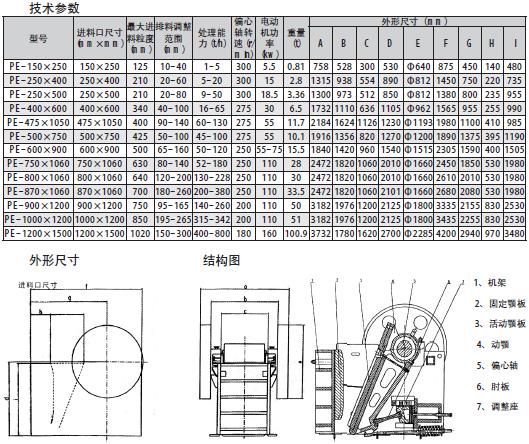

鄂式破碎机技术参数：

型号规格	进料口尺寸( mm*mm )	最大给料粒( mm )	排料口调整范围( mm)	处理能力（m/h）	转速(r/min)	电机功率(Kw)	重量（t）
PE-150×250	150×250	125	10-40	0.6-3	300	5.5	0.81
PE-250×400	250×400	210	20-60	31.-13.1	300	15	2.8
PE-250×500	250×500	210	20-80	5.7-31	300	18.5	3.36
PE-400×600	400×600	340	40-100	10-40	275	30	6.5
PE-500×750	500×750	425	50-100	35-60	275	55	10.1
PE-600×900	600×900	500	65-160	30-75	250	55-75	15.5
PE-750×1060	750×1060	630	80-140	72-130	250	110	28
PE-800x1060	800×1060	640	100-200	85-143	250	110	30
PE-870x1060	870×1060	670	120-200	181-210	250	110	30
PE-900×1200	900×1200	750	95-165	90-190	200	132	50
PE-1000×1200	1000×1200	850	195-265	197-214	200	132	51
PE-1200×1500	1200×1500	1020	150-300	200-500	220	220	88
PE-1500×1800	1500x1800	1200	220-350	450-900	355	355	122
PEX-100×600	100×600	80	7-20	2-8	330	7.5	0.9
PEX-150×750	150×750	120	18-48	5-16	320	15	3.5
PEX-200×1000	200×1000	160	20-55	7-25	330	22	6.5
PEX-250×750	250×750	210	25-60	8-22	330	22	4.9
PEX-250x1000	250x1000	210	25-60	10-32	330	30-37	6.5
PEX-250x1200	250x1200	210	25-60	13-40	330	37	7.7
PEX-300x1300	300x1300	250	20-90	14-53	300	55	11
PEX-380x1300	380x1300	250	20-90	16-70	300	55	11.5

鄂式破碎机(PE系列)具有破碎比大，产品粒度均匀，结构简单、工作可靠、维修简便、运行费用经济等特点。广泛用于矿山、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压度不超过320兆帕的各种物料。

1、什么是颚式破碎机？颚式破碎机性能介绍：

颚式破碎机俗称颚破，鄂式破碎机可以将大小不一的原料，破碎成颗粒均匀的小块，鄂式破碎机既可以和选矿设备、砂石设备配套，也可以单独使用。鄂式破碎机也可生产路基石、铁路道渣石以及建筑砂石骨料。颚破机分为粗碎颚式破碎机和细碎颚式破碎机，也就是通常所说的PE系列颚式破碎机和PEX系列颚式破碎机。卓美生产的颚式破碎机系列产品，具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运行费用经济等特点。

2、颚式破碎机的用途？颚式破碎机应用领域和范围？

广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

3、如何选择鄂式破碎机厂家？

首先要看厂家的实力，信誉，规模；
其次要看厂家的产品质量，技术水平，成熟程度；
再次要考察厂家的客户生产现场，用户现场是最有说服力的。
最后一定要货比三家，仔细考察，认真选择。

4、颚式破碎机工作原理？

颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。

5、鄂式破碎机运转过程中会出现什么问题？

颚式破碎机主机突然停机(俗称：闷车)。
颚式破碎机产量为何达不到出厂标准？
颚破的活动与固定颚板工作时为何有跳动或撞击声？
颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？

6、如何解决颚式破碎机运转过程中出现的问题？

颚式破碎机产量为何达不到出厂标准？排除方法：
1) 更换或增加破碎机；
2) 调换电机接线；
3) 排料口调整到说明书规定的公称排料口和增加用于细碎的破碎机；
4) 检查齿板齿距尺寸，如不符标准则须更换颚板，调正固定颚板与活动颚板的相对位置，保证齿顶对齿根后，固定压紧，防止移位；
5) 调高工作场地电压，使之适应主机重载要求；
6) 更换轴承或动颚。

颚破的活动与固定颚板工作时为何有跳动或撞击声？排除方法：
1) 紧定或配齐螺栓；
2) 调正排料口，保证两颚板的正确间隙。

颚式破碎机主机槽轮、动颚运转正常，但破碎工作停止？排除方法：
1) 更换拉紧弹簧；
2) 更换拉杆；
3) 重新安装或更换肘板。

颚式破碎机主机突然停机(俗称：闷车)的排除方法：
1) 清除排料口堵塞物，确保出料畅通；2) 调紧或更换三角皮带；3) 重新安装或更换紧定衬套；4) 调正工作场地的电压，使之符合主机工作电压的要求；5) 更换轴承。

影响鄂式破碎机工作的主要因素:

一般情况下影响鄂式破碎机工作的主要因素有啮角与转数。
啮角就是动鄂与定鄂之间的夹角。根据计算最大啮角可达32度。而实际使用中都小于25度，一般为18—20度左右。啮角太大，会使破碎腔中的矿石向上挤出，以致伤人或损坏其他设备，同时随着啮角增大（破碎比加大）生产率下降。调节排矿口的大小，也就改变啮角的大小。在实际生活中，根据排矿粒度的要求来调节排矿口的大小。因此，在保证产品粒度的要求下，尽量把排矿口放大是合理的。排矿口大小可以通过调节块来调节，在调节排矿口大小时要注意破碎比和生产率之间的相互关系。
在一定的范围内，增加偏心轴的转数，可以提高破碎机的生产能力，但是也会增加破碎单位重量矿石的电能消耗。转速太大，会使破碎腔中已被破碎的矿石来不及排出，而产生堵塞现象，反而使生产能力降低，电能消耗增加，因此，鄂式破碎机应有一个最适宜的转数。
鄂式破碎机的偏心轴、连杆、可动鄂板、轴与衬板是主要的磨损部件，需要经常注意润滑与更换。
