煤矿提升机概述

型式	TD型	TH型
结构特征	采用橡胶带作牵引构件	采用锻造的环形链条作为牵引构件
御载特征	采用离心式或混合式方式卸料	采用混合式或重力式方式卸料
适用输送物料	松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料	松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料
适用温度	被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃	被输送物料温度不超过250℃
型号	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）①
提升高度	约在4～40m范围内	约在4.5～40m范围内
输送量	4～238m3/h	35～185m3/h

TD型斗式提升机：

1.TD型斗提机结构型式

（1）传动装置 TD型斗提机的传动装置有两种形式，分别配有YZ型减速型或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。
（2）TD型斗提机备有四种料斗：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）

表2 TD型斗提机技术性能：

斗提机型号	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容积，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗运行速度，m/s	1.4		1.4				1.6				1.6
滚筒转速，r/min	67		67				61				61

斗提机型号	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量①，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容积，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗运行速度，m/s	1.8				1.8				2.0
滚筒转速，r/min	55				55				48

①表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料度，求得ψ修正值，以此值修正表中所给输送量。

2.TD型斗提机外形及安装尺寸：

TD型斗提机外形见图1，主要尺寸见表3，驱动装置配套及尺寸见表4-表6，选用YZ型驱动装置时，其安装尺寸与制造厂联系。

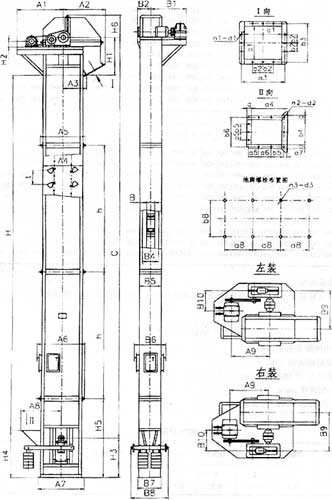

图1 TD型斗提机外形

表3 TD型斗提机外形尺寸表：

斗提机型号		TD100	TD160	TD250	TD315	TD400	TD500	TD630
轮廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865	C＋2045
整机结构	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250	C-1730 1060 315
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500	710 630
地脚孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22	380 1020 10 Φ30
上、下部机壳及外形轮廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000	1750 2500 1590 1890 2500 660 1110 1110
中部机壳	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040	1850 1910 1160
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18	1200 1045 700 300 800 900 280 1000 14 Φ18
进料口	H5 a4 a5 a6 a7 b4 b5 b6 n2 d2	900 280 80 100 19 220 100 250 9 Φ10	1000 260 80 100 19 220 100 250 9 Φ12	1320 260 43 110 26 260 110 306 9 Φ12	1320 355 58 150 45 320 155 370 9 Φ12	1600 450 100 175 40 450 215 510 9 Φ14	1600 500 65 210 40 500 220 550 9 Φ14	1886 560 85 160 30 630 160 700 12 Φ14

表4 ZQ型斗提机驱动装置配套表:

斗提机型号	传动装置代号	电动机		ZQ减速器型号		重量 kg
斗提机型号	传动装置代号	型号	功率 kw	右装传动装置	左装传动装置	重量 kg
TD100	C1	Y100L-6	1.5	ZQ25-16-ⅢZ	ZQ25-16-ⅣZ	230
TD100	C2	Y112M-6	2.2	ZQ25-16-ⅢZ	ZQ25-16-ⅣZ	240
TD160	C1	Y132S-6	3	ZQ35-12.5-ⅢZ	ZQ35-12.5-ⅣZ	472
	C2	Y132M1-6	4	ZQ35-12.5-ⅢZ	ZQ35-12.5-ⅣZ	490
	C3	Y132M2-6	5.5	ZQ40-12.5-ⅢZ	ZQ40-12.5-ⅣZ	563
	C4	Y160M-6	7.5	ZQ40-12.5-ⅢZ	ZQ40-12.5-ⅣZ	621
TD250	C1	Y132M2-6	5.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	576
	C2	Y160M-6	7.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	616
	C3	Y160L-6	11	ZQ50-16-ⅢZ	ZQ40-16-ⅣZ	838
	C4	Y180L-6	15	ZQ50-16-ⅢZ	ZQ40-16-ⅣZ	903
TD315	C1	Y160M-6	7.5	ZQ40-16-ⅢZ	ZQ40-16-ⅣZ	645
	C2	Y160M-4	11	ZQ50-20-ⅥZ	ZQ50-20-ⅤZ	855
	C3	Y160L-4	15	ZQ50-20-ⅥZ	ZQ50-20-ⅤZ	883
TD400	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	936
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1687
	C3	Y200L2-6	22			1702
	C4	Y225M-6	30			1787
TD500	C1	Y180L-6	15	ZQ50-16-ⅢZ	ZQ50-16-ⅣZ	1724
	C2	Y200L1-6	18.5	ZQ65-16-ⅥZ	ZQ65-16-ⅤZ	1760
	C3	Y200L2-6	22			1775
	C4	Y225M-6	30			1810
TD630	C1	Y200L2-6	22	ZQ65-20-ⅥZ	ZQ65-20-ⅤZ	1876
TD630	C2	Y225M-6	30	ZQ65-20-ⅥZ	ZQ65-20-ⅤZ	1952

表5 YY型斗提机驱动装置配套表：

斗提机型号	传动装置代号	电动机		减速机型号	重量 kg
斗提机型号	传动装置代号	型号	功率 kw	减速机型号	重量 kg
TD160	C1	Y112M-4	4.0	ZLY112-16	296
	C2	Y132S-4	5.5	ZLY112-16	321
	C3	Y132M-4	7.5	ZLY125-16	355
TD250	C1	Y132S-4	5.5	ZLY112-16	373
	C2	Y132M-4	7.5	ZLY125-16	466
	C3	Y160M-4	11	ZLY140-16	587
TD315	C1	Y132M-4	7.5	ZLY125-16	452
	C2	Y160M-4	11	ZLY140-16	590
	C3	Y160L-4	15	ZLY160-16	639
TD400	C1	Y160M-4	11	ZLY140-16	551
	C2	Y160L-4	15	ZLY160-16	693
	C3	Y180M-4	18.5	ZLY160-16	734
	C4	Y180L-4	22	ZLY180-16	790
TD500	C1	Y160L-4	15	ZLY160-16	771
	C2	Y180M-4	18.5	ZLY160-16	812
	C3	Y180L-4	22	ZLY180-16	854
	C4	Y225M-6	30	ZLY200-16	1202
TD630	C1	Y200L2-6	22	ZLY180-16	1208
	C2	Y225M-6	30	ZLY200-12.5	1401
	C3	Y250M-6	37	ZLY224-12.5	1639
	C4	Y280S-6	45	ZLY224-12.5	1815

表6 TD型斗提机传动装置尺寸表：

斗提机型号	传动装置
	制法	H2	A8	B6	B7	A1	B2
TD100	C1	165	620	504.5	315	900	624.5
	C2		619		322
TD160	C1	290	868	674	405	1245	914
	C2				424
	C3	340	918	729	434
	C4				469
TD250	C1	340	898.5	819	434	1273	1021
	C2				480
	C3	410	924	839	566	1295	1055
	C4				591.5
TD315	C1	335	828	918	479	1290	1147
	C2	405	925	938	558	1420	1300
	C3		1050		563
TD400	C1	405	1045	1041.5	592	1600	1443
	C2	445	1156	1148.5	745		2155
	C3
	C4		1106		752
TD500	C1	445	1252.5	1120	720.5	1640	1705
	C2			1224	745.5
	C3
	C4				764.5
TD630	C1	450	1106	1318	764.5	1725	1765

三、TH型斗式提升机：

（一）TH型斗提机外形及安装尺寸

TH型斗提机外形见图2，其尺寸见表7、驱动装置配套及相关尺寸见表9。

图2 TH型斗提机外形图：
